대양이 취급하는 인버터는 "저압 인버터"입니다.

현대인버터

HYUNDAI ELECTRIC

N700

현대 인버터 N700 시리즈는 뛰어난 내구성, 우수한 속도 및 토크 응답으로 정밀하고, 강력한 제어가 필요한 다양한 부하에 적용할 수 있습니다.

강력한 토크 특성으로 기계에 뛰어난 적용성과 강력한 토크 제한 기능으로 외부의 갑작스런 토크 변화로부터 기계를 보호합니다.

CE, UL, cUL 등 국제 안전 규격 인증을 획득하여 최고의 품질을 제공하며, EU RoHS 기준을 적용한 친환경적 제품입니다.

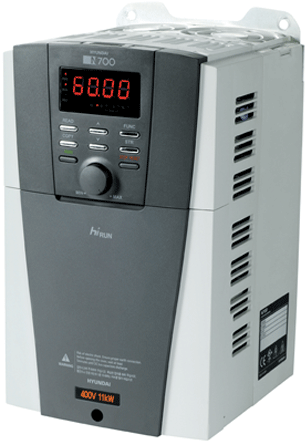

제품사진
제품특징
  • 센서리스 제어의 극저속 영역 확대
    • 저속에서의 토크 특성 향상으로 모든 기계에 뛰어난 제어 성능을 발휘합니다.
      ㆍ센서리스 벡터 제어 시 : 0.5Hz에서 200% 이상
      ㆍ센서드 벡터 제어 시 : 0Hz에서 150% 이상
  • 우수한 응답 속도 및 토크 제어 성능
    • 토크 응답 특성의 향상으로 부하 변동에 의한 속도 편차를 최소화하였습니다. (급격한 부하 변동에도 더욱 빠르게 응답할 수 있습니다.)
    • 강력한 토크 제한 기능(0 ~ 200% 조절 가능)을 보유하여, 외부의 갑작스런 부하변동으로 인한 기계 파손을 방지할 수 있습니다.
    • 단자 지령에 대한 응답속도를 최소화하였습니다.
  • 저감 토크 특성 개선
    • 저감 토크 특성을 1.7승에 2.0승을 추가하여 모터 기동이 더욱 유연해졌습니다.
    • 부하 특성에 따른 에너지 절감을 최적화할 수 있습니다.
  • 다단속 제어 기능 확장
    • 기본 가감속 시간 설정과 별개로 최대 7개의 가속시간과 감속시간을 개별로 설정하고, 단자대 입력만으로 가속시간과 감속시간을 변경 가능하여 외부 단자에 의한 정밀한 제어가 가능합니다.
    • 3단 가감속 시간을 설정할 수 있습니다.
  • 안전하면서 강력한 토크 운전 기능
    • 사용자 편의에 따라 속도제어 또는 토크 제어를 선택할 수 있어 다양한 부하에 적용 가능합니다(벡터제어).
  • 약계자 운전 영역 범위 확대
    • 최대 토크 운전이 가능한 약계자 운전범위를 320Hz까지 확대하였습니다.
  • Advanced 온라인, 오프라인 오토튜닝
    • 센서리스 제어를 위한 온라인, 오프라인 오토튜닝
    • 비회전 튜닝 방식에 의한 오토튜닝 기능 향상으로 비회전 모드 오토튜닝 후에도 토크 및 속도제어 특성이 뛰어납니다 (부하 조건에 상관없이 튜닝 가능).
    • 온라인 오토튜닝의 모터 상수 자동 보상으로 모터의 온도 변화에도 정밀한 운전이 가능합니다.
  • 정지 지령시 직류 제동 기능 향상
    • 정지 지령시 기존의 감속 정지, 프리런 기능에 직류제동 기능을 향상하여 급제동시의 제동 특성을 개선하였습니다.
  • 승강시스템 등의 외부 브레이크 제어 기능 탑재
    • 승강시스템 등 외부 브레이크를 사용시 모든 변수에 대비하여 안전하고, 세밀하게 제어할 수 있으며, 부하 하중에 따른 운전속도 변경이 가능합니다.
  • 양질의 전류·전압 공급 기능
    • AVR 기능을 탑재하여 인버터의 입력 단의 수전전압이 변동하여도 일정하게 모터에 전압을 출력시킵니다.
    • 트립 회피기능을 통하여 과전류·과전압 발생을 억제하여 모터에 양질의 전압·전류를 공급할 수 있게 해줍니다.
    • 상용절체 기능이 내장되어 있어 어떠한 설치 환경에도 적용 가능합니다.
  • 정전, 부족 전압 대비 기능
    • 정전 또는 부족 전압이 발생하더라도 기계를 보호하며 복전 시 설치 환경에 알맞게 재시동할 수 있게 해줍니다.
  • IGBT 온도 체크 및 캐리어 주파수 조절 기능
    • 인버터의 핵심 부품인 IGBT의 온도를 별도로 체크하여 모니터에 표시합니다.
    • IGBT 온도에 따라 인버터 스스로 캐리어 주파수를 조절하여 온도 이상으로 인한 인버터 난조를 방지하고, 최적의 효율을 낼 수 있도록 하였습니다.
  • 다양한 인버터 표시 기능
    • 인버터 동작시의 모든 수치를 화면으로 표시해 줍니다.
      ㆍ입력 결상 및 출력 단락 시 상별 고장 내역을 표기해주어 유지 보수가 더욱 용이해졌습니다.
      ㆍIGBT측 온도 Display로 사용 부하의 운용 편리성을 제공합니다.
      ㆍ기타 (입출력 전압, 전류, 주파수 및 직류 링크단 전압, 입력 전력, 모터 회전수, 운전 방향, 주파수 변환 ,PID Feedback, 운전중 누적시간 (시, 분), 전원 투입 누적시간 (시, 분), 각종 Error 및 트립횟수 등 표시)
  • RUN (0, 1, 2) 릴레이 제어회로 출력 단자 추가
    • 기존의 인텔리전트 알람 출력단자 (AL0, 1, 2)에 RUN 출력단자 (RN0, 1, 2)를 추가하여 별도의 외부 릴레이 추가 없이도 고객이 손쉽게 인버터의 동작 상태를 외부 기기와 연결할 수 있도록 하였습니다.
  • User 그룹 설정에 의한 사용자 편의 제공
    • 고객이 주로 사용하는 기능을 최대 12가지를 선택하여 저장 후, 손쉽고 빠른 시간 안에 부하에 맞는 Data를 설정, 조정할 수 있도록 하였습니다.
  • Help 기능 내장으로 편리한 운전 지원
    • 인버터를 처음 사용하는 고객을 위하여 인버터의 운전 및 문제 발생시 조치되도록 도움말 기능을 지원합니다.
  • 편의 기능을 강화한 오퍼레이터
    • 오퍼레이터
      ㆍ Wide Graphic LCD (128X64)
      ㆍLarge LED 및 편리한 설정 (코드 / 변수)
    • ㆍ노이즈 대응 설계 (10m Cable 보장 )
    • OPE-N7 (보급형)에도 파라미터 Copy 기능이 있어 복수대의 인버터 시운전시 편리합니다.
  • 유지·보수
    • 간이 탈착식 냉각팬과 독립형 평활콘덴서를 채용하여, 손쉽게 교환 및 유지·보수를 할 수 있습니다.
    • 탈착식 제어 단자대의 채용
      ㆍ 인버터 교환시에 제어회로 배선을 제거할 필요가 없습니다.
  • 다양한 환경
    • 노이즈 대책
      ㆍ 전용 노이즈 필터 (EMC 필터)를 옵션으로 이용할 수 있습니다.
      ㆍ주회로, 제어회로 전원의 저노이즈화 (회로 시뮬레이션 기술을 사용하여 주회로 전원, 제어 전원의 저노이즈화를 실현합니다.)
    • 고조파 대응
      ㆍ 고조파 억제용 직류 리액터 및 교류 리액터를 취부하여 사용할 수 있습니다 (옵션).
  • BRD 회생제동회로 내장
    • 5.5kW 급에서 22kW 급까지 모두 BRD 회생제동장치를 내장하여 운용 편리성을 제공합니다.
  • 강력한 통신기능 모드
    • RS485 / RS232C / CAN 3종의 통신을 지원하기 위한 회로 및 개별 단자를 내장하고 있습니다.
    • Modbus-RTU 프로토콜을 탑재한 RS485 통신으로 최대 32대의 인버터 제어 가능
    • Profibus(옵션)
      ㆍ PLC / DCS / SCADA와 연결가능 [제품 Profile제공 (GSD)으로 쉽게 적용]
    • GSD : Generic Station Description.
      ㆍCard 내장타입 (추가 Power 보드 없이 연결가능)
  • 사용자 인터페이스 구현
    • HIMS : PC 기반의 Management System (Hyundai Inverter Management System)
혁명
혁명
제품사양

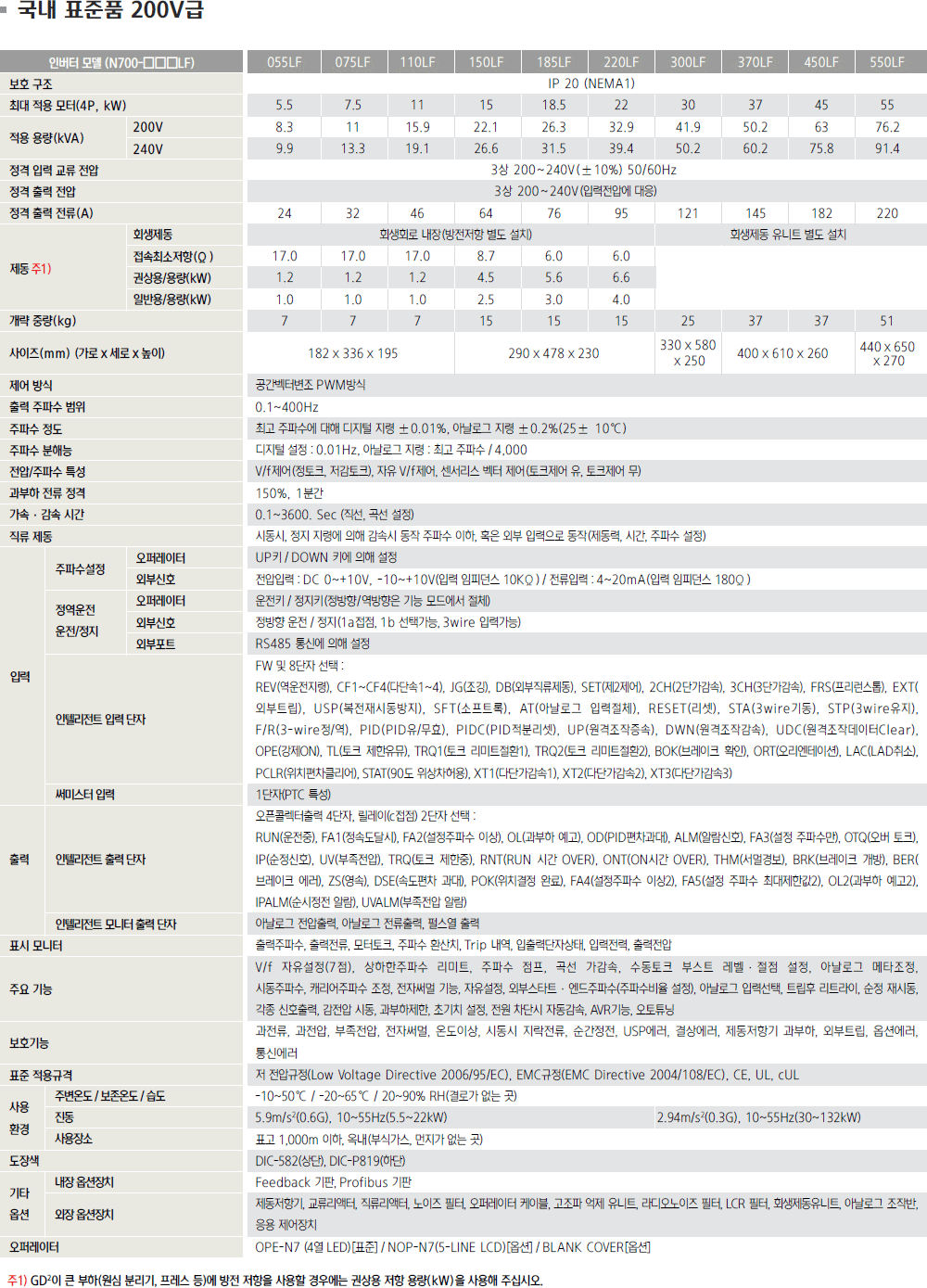

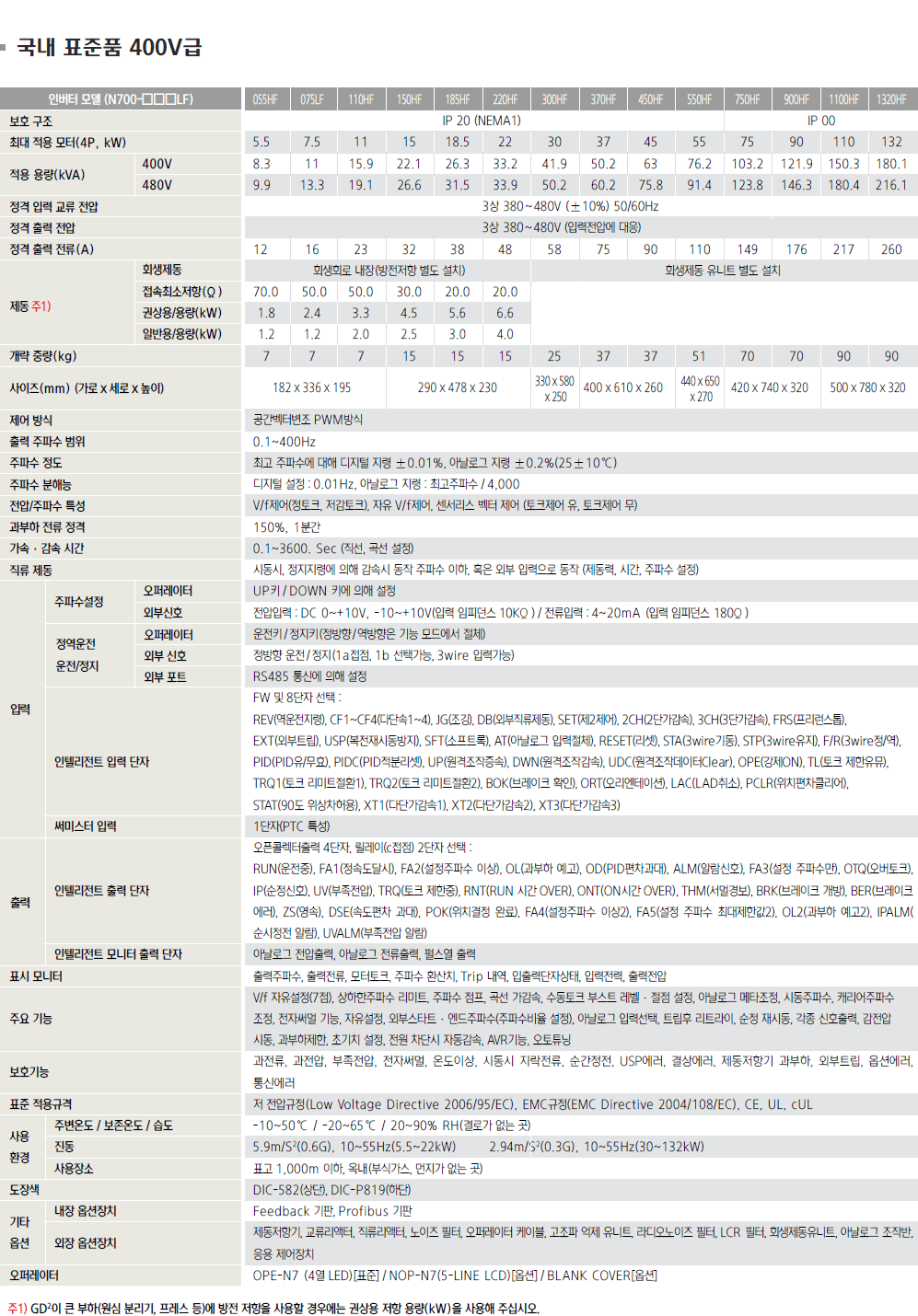

국내 표준품 200V급 국내 표준품 400V급
규격 인증 현황
제품인증사항
